天線與對稱振子相比較的增益用“dBd”表示
天線與各向同性輻射器相比較的增益用“dBi”表示（3dBd = 5.17dBi）
天線增益是指在輸入功率相等的條件下，實際天線與理想的輻射單元在空間同一點處所產生的場強的平方之比，即功率之比，它定量地描述一個天線把輸入功率集中輻射的程度。增益顯然與天線方向圖有密切的關系，方向圖主瓣越窄，副瓣越小，增益越高。
可以這樣來理解增益的物理含義------為在一定的距離上的某點處產生一定大小的信號，如果用理想的無方向性點源作為發射天線，需要100W的輸入功率，而用增益為 G = 13 dB = 20 的某定向天線作為發射天線時，輸入功率只需 100 / 20 = 5W . 換言之，某天線的增益，就其最大輻射方向上的輻射效果來說，與無方向性的理想點源相比，把輸入功率放大的倍數。

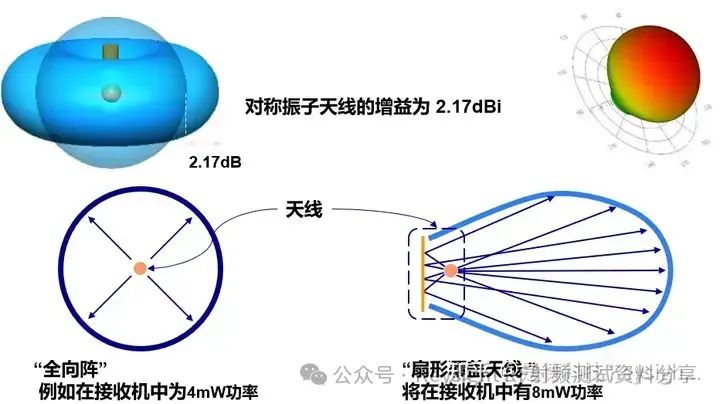

在我們的“扇形覆蓋天線”中，反射面把功率聚焦到一個方向進一步提高了增益。
這里，“扇形覆蓋天線” 與單個對稱振子相比的增益為10log(8mW/1mW) = 9dBd。
問題：天線增益越高越好嗎？答案：天線增益越高，方向性越好，能量越集中，波瓣越窄。增益越高，天線長度越長。
天線增益計算公式

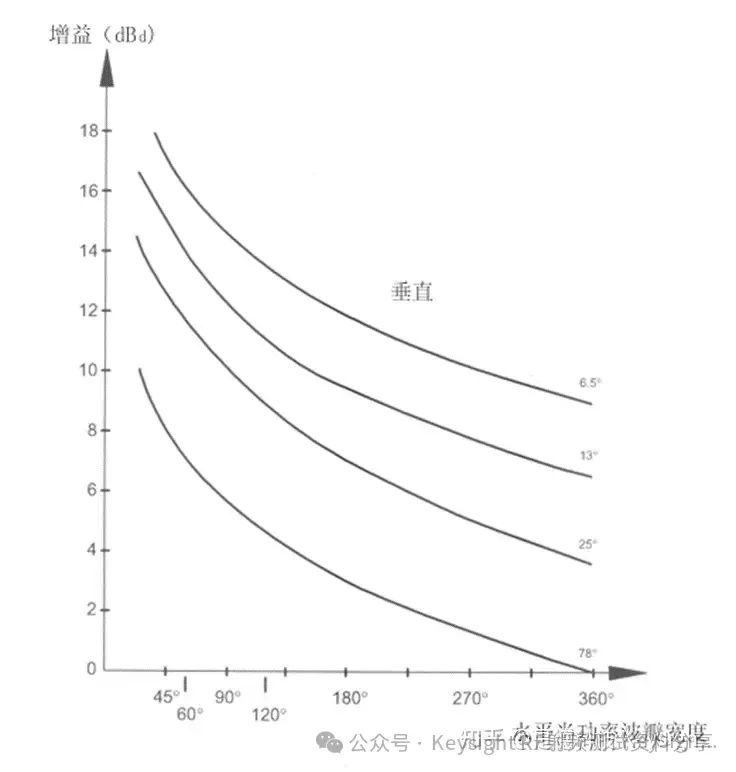

天線主瓣寬度越窄，增益越高
1）對于一般天線增益，可用近似計算公式：
2）對于拋物面天線增益，可用近似計算公式：
3）對于直立全向天線增益，可用近似計算公式 ：
“ 天線主瓣寬度越窄，增益越高?！?/span>
隨著更高吞吐量應用的急劇增長，無線系統需要更高的帶寬和更大的網絡覆蓋范圍。但是，頻譜分配存在許多限制，因此您必須找到適合的方法來提高頻譜效率和信噪比（SNR）。多路輸入多路輸出（MIMO）和波束賦形等多天線技術可幫助您實現分集、多路復用和天線增益，從而提高頻譜效率和信噪比（SNR）。
dB是功率增益的單位，表示一個相對值。當計算A的功率相比于B大或小多少個dB時，可按公式10 lg A/B計算。
dBm是一個表示功率絕對值的單位，計算公式為：10lg功率值/1mW。
dBc也是一個表示功率相對值的單位，與dB的計算方法完全一樣。一般來說，dBc相對于載波(Carrier)功率而言。在許多情況下，用來度量載波功率的相對值，如度量干擾（同頻干擾、互調干擾、交調干擾、帶外干擾等）以及耦合、雜散等的相對量值。
相位噪聲采用 dBc（相對于載波的dB 數）為單位，即單邊帶噪聲功率相對于載波功率的比值，并歸一化至 1 Hz 噪聲功率帶寬。有時在特定的頻偏上指定，或者用一條曲線來表示一個頻偏范圍內的相位噪聲特性。
